欧美做受高潮中文字幕-国产suv精品一区-xxx视频在线-人妖ts福利视频一二三区-五月婷婷丁香花-精品视频久久久久久-BD英语免费全集观看 国产精品福利电影一区二区三区四区欧美白嫩精品一区二-久久99久久99精品中文字幕-国产日产一区二区三区久久久久久,被窝影院在线观看电视剧全职高手,处女破处av,亚洲精品乱码久久久久久自慰

在注塑加工領域，雙色成型技術因能打造兼具美觀與實用性的產(chǎn)品而備受推崇，其中PP（聚丙烯）與TPR（熱塑性橡膠）的搭配應用廣泛，常用于汽車配件、家居用品和電子外殼等領域。PP與TPR雙色成型的表現(xiàn)如何？今天就來聊聊這種組合的實際效果，分享一些實用經(jīng)驗和技巧，希望能為從事注塑加工的朋友提供參考，提升雙色成型的成功率，少走彎路。

PP與TPR雙色成型的最大優(yōu)勢在于材料特性的互補。PP作為硬質塑料，強度高、成本低、耐化學腐蝕，適合用作產(chǎn)品主體；而TPR柔軟彈性好，觸感舒適、防滑耐磨，常用于包覆握持部位或裝飾層。兩者的化學相容性較好，注塑時粘合緊密，成品不易剝離。TPR還可以通過配方調整呈現(xiàn)多種顏色和硬度，與PP的單一色調搭配，視覺效果豐富，非常適合消費品設計，比如手柄或按鍵類產(chǎn)品，能兼顧功能與美感。

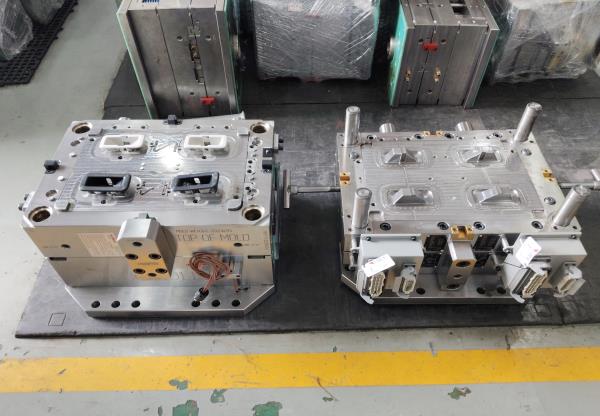

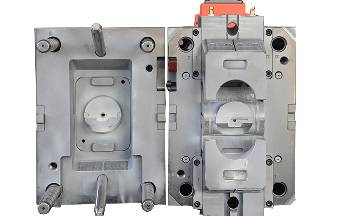

成型效果方面，PP與TPR雙色成型能實現(xiàn)平滑的顏色過渡，接縫處自然流暢，特別是在旋轉型或分體式雙色模具中表現(xiàn)突出。PP流動性佳，成型效率高，而TPR需在二次注塑時控制溫度在160-190℃，避免過熱損傷PP基體。模具設計時，建議將TPR澆口設在結合面附近，確保熔膠均勻填充，防止?jié)B色或溢膠。工藝上，適當降低注塑壓力到80-100MPa，并延長保壓時間至6-8秒，能提升粘合質量，確保表面光潔。

當然，PP與TPR雙色成型也有挑戰(zhàn)。PP的收縮率在1-2%，TPR稍高，冷卻后可能導致輕微尺寸偏差，復雜結構件容易翹曲。模具設計時需預留收縮余量，結合模擬軟件優(yōu)化流道，減少應力。TPR流動性較PP差，薄壁區(qū)域可能出現(xiàn)短射，建議采用熱流道或多點進膠改善填充。TPR對溫度敏感，注塑溫度過高會降解，過低則粘合不牢，建議嚴格控制在170℃左右。成本方面，TPR比PP略貴，大批量生產(chǎn)需合理規(guī)劃預算。

實際操作中，小批量試模是優(yōu)化的關鍵。通過測試可發(fā)現(xiàn)粘合度或表面缺陷問題，逐步調整注射速度、冷卻時間等參數(shù)，能顯著提升成型穩(wěn)定性。材料供應商的配方建議也很有價值，常能提供針對PP與TPR的優(yōu)化方案。合理的模具設計和工藝控制，能讓PP與TPR雙色成型發(fā)揮最佳效果，兼顧外觀與耐用性。
